국내특허(10-1903860), 2018-09-21, (출원번호: 10-2016-0169923), 2016-12-13.
서지정보
| 서지정보 | |
|---|
| IPC | - H04L 7/04(2006.01.01)- H04L 41/00(2022.01.01)- H04L 7/10(2006.01.01) |
| CPC | - H04L 7/04(2013.01)- H04L 41/145(2013.01)- H04L 7/10(2013.01) |
| 출원번호(일자) | 1020160169923 (2016.12.13) |
| 출원인 | 경북대학교 산학협력단 |
| 번역문제출일자 | |
| 등록번호(일자) | 1019038600000 (2018.09.21) |
| 공개번호(일자) | 1020180068222 (2018.06.21)전문다운 |
| 공고번호(일자) | (2018.10.02)전문다운 |
| 국제출원번호(일자) | |
| 국제공개번호(일자) | |
| 우선권정보 | |
| 법적상태 | 등록 |
| 심사진행상태 | 등록결정(일반) |
| 심판사항 | |
| 구분 | 국내출원/신규 |
| 원출원번호(일자) | |
| 관련 출원번호 | |
| 심사청구여부(일자) | Y(2016.12.13) |
| 심사청구항수 | 4 |
본 발명은 소프트웨어-인-더-루프 시뮬레이션(Software-in-the-loop simulation)을 수행하기 위한 순서 기반의 시간 동기화 방법에 관한 발명으로써, 발명의 실시예에 따른 시간 동기화 방법은 복수의 지역 시스템 각각의 제어 주기를 수집하는 단계; 상기 복수의 제어 주기의 최대공약수를 계산하여 전역 시계의 동기화 주기를 설정하는 단계; 상기 동기화 주기 시간이 소요되면 상기 복수의 지역 시스템 중 가장 빠른 주기의 지역 시계로 동기화 메시지를 전송하는 단계; 및 상기 동기화 메시지를 수신한 상기 지역 시계의 시간을 상기 동기화 메시지의 시간만큼 더하여 동기화를 수행하는 단계;를 포함한다.
인명정보
출원인
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 경북대학교 산학협력단 (220040016844)- 사업자번호 | 대구광역시 북구... |
발명자
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 이우진 | 대구광역시 수성구... |
| 2 | 이성희 | 대구광역시 북구... |
대리인
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 김종선 (920030002489) | 서울특별시 강남구 역삼로*길 ** (역삼동) **층(역삼동, 광성빌딩)(케이엘피특허법률사무소) |
| 2 | 이형석 (920030003344) | 서울특별시 강남구 역삼로*길 ** (역삼동) **층(역삼동, 광성빌딩)(케이엘피특허법률사무소) |
최종권리자
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 경북대학교 산학협력단 | 대구광역시 북구... |
등록 이후 발명자 정 보
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 이우진 | 대구광역시 수성구... |
| 2 | 이성희 | 대구광역시 북구... |
등록 이후 대리인 정보
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 김종선 (920030002489) | 서울특별시 강남구 역삼로*길 ** (역삼동) **층(역삼동, 광성빌딩)(케이엘피특허법률사무소) |
| 2 | 이형석 (920030003344) | 서울특별시 강남구 역삼로*길 ** (역삼동) **층(역삼동, 광성빌딩)(케이엘피특허법률사무소) |
지정국
인용/피인용
피인용
| 출원번호(일자) | 출원 연월일 | 발명의 명칭 | IPC |
|---|
| 1020190014251 | 2019.02.07 | 미션 크리티컬 시스템을 위한 주기적인 개별 정보 획득방법 및 장치 | H04L 65/40 |
청구항
| 번호 | 청구항 |
|---|

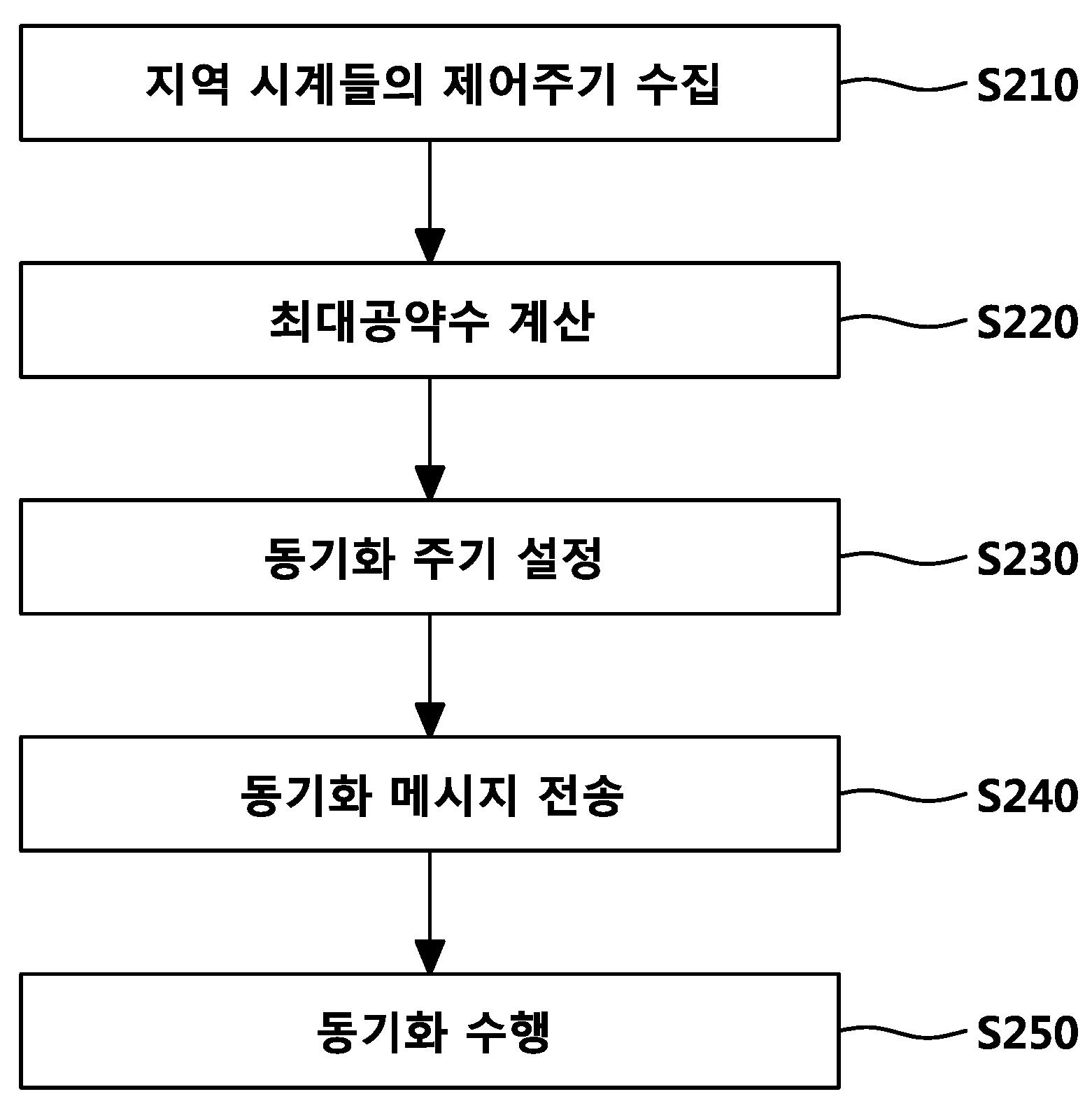

| 1 | 시간 동기화 방법에 있어서, 복수의 지역 시스템 각각의 제어 주기를 수집하는 단계; 상기 복수의 제어 주기의 최대공약수를 계산하여 전역 시계의 동기화 주기를 설정하는 단계; 상기 동기화 주기 시간이 소요되면 상기 복수의 지역 시스템 중 가장 빠른 주기의 지역 시계로 동기화 메시지를 전송하는 단계; 및 상기 동기화 메시지를 수신한 상기 지역 시계의 시간을 상기 동기화 메시지의 시간만큼 더하여 동기화를 수행하는 단계; 를 포함하며, 상기 동기화를 수행하는 단계에 있어서 상기 전역 시계를 기준으로 상기 지역 시계의 다음 시간이 상기 전역 시계의 시간보다 작거나 같으면 상기 지역 시계의 시간을 제어 주기만큼 더하여 상기 지역 시계의 시간을 제어하고, 상기 시간 동기화 방법은 소프트웨어-인-더-루프 시뮬레이션에서 이루어지는 것을 특징으로 하는 순서 기반의 시간 동기화 방법. |
| 2 | 삭제 |
| 3 | 제1항에 있어서, 상기 지역 시계를 동기화 함에 있어서, 감지 시스템과 구동 시스템이 함께 동기화되는 경우에는 구동 시스템을 우선적으로 동기화하는 것을 특징으로 하는 순서 기반의 시간 동기화 방법. |
| 4 | 삭제 |

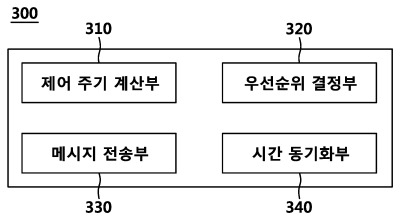

| 5 | 시간 동기화 시스템에 있어서, 지역 시계의 동기화 주기를 수집하고, 상기 지역 시계 동기화 시간의 최대 공약수를 계산하는 제어 주기 계산부; 상기 지역 시계를 가지는 시스템들 중 우선순위를 결정하는 우선순위 결정부; 상기 제어 주기마다 동기화 메시지를 상기 지역 시계로 전송하는 메시지 전송부; 및 상기 전송된 메시지를 수신하여 지역 시계의 시간에 상기 전송된 메시지 내에 포함된 시간만큼 상기 지역 시계의 시간에 더하여 전역 시계의 시간과 동기화시키는 시간 동기화부; 를 포함하며, 상기 시간 동기화부는 상기 전역 시계를 기준으로 상기 지역 시계의 다음 시간이 상기 전역 시계의 시간보다 작거나 같으면 상기 지역 시계의 시간을 제어 주기만큼 더 하여 상기 지역 시계의 시간을 제어하고, 상기 시간 동기화 시스템은 소프트웨어-인-더-루프 시뮬레이션에서 이루어지는 것을 특징으로 하는 시간 동기화 시스템. |
| 6 | 제5항에 있어서, 상기 우선순위 결정부에서, 상기 시스템들은 감지 시스템과 구동 시스템으로 구성되며, 상기 감지 시스템과 상기 구동 시스템의 동기화가 동시에 진행되는 경우에는 상기 구동 시스템을 우선 진행하도록 결정하는 것을 특징으로 하는 시간 동기화 시스템. |
패밀리정보
통합심사정보
| 순번 | 패밀리번호 | 출원일자 | 국가코드 | 국가명 | 종류 |
|---|
| 데이터가 존재하지 않습니다. | | | | | |
DOCDB 패밀리정보
| 순번 | 패밀리번호 | 출원일자 | 국가코드 | 국가명 | 종류 |
|---|
| 데이터가 존재하지 않습니다. | | | | | |
국가연구개발사업
| 순번 | 연구부처 | 주관기관 | 연구사업 | 연구과제 |
|---|
| 1 | 미래창조과학부 | 경북대학교 산학협력단 | 정보통신기술인력양성 | 스마트 자동차를 위한 AUTOSAR 기반 차량 내외부 통신 플랫폼 및 응용 기술 |
| 2 | 교육부 | 경북대학교 | 이공학개인기초연구지원 | 가상화 기반 분산 임베디드 소프트웨어 시뮬레이션 및 상호작용 테스트 기술 |
대표도면
도면1
도면2
도면3
도면4a
도면4b
도면4c
