국내특허(10-1460860), 2014-11-05, (출원번호: 10-2012-0126208), 2012-11-08.
서지정보
| 서지정보 | |
|---|
| IPC | - G06F 11/28(2006.01.01)- G06F 11/22(2017.01.01) |
| CPC | - G06F 11/28(2013.01)- G06F 11/22(2018.05) |
| 출원번호(일자) | 1020120126208 (2012.11.08) |
| 출원인 | 경북대학교 산학협력단 |
| 번역문제출일자 | |
| 등록번호(일자) | 1014608600000 (2014.11.05) |
| 공개번호(일자) | 1020140059600 (2014.05.16)전문다운 |
| 공고번호(일자) | (2014.11.17)전문다운 |
| 국제출원번호(일자) | |
| 국제공개번호(일자) | |
| 우선권정보 | |
| 법적상태 | 등록 |
| 심사진행상태 | 등록결정(일반) |
| 심판사항 | |
| 구분 | 국내출원/신규 |
| 원출원번호(일자) | |
| 관련 출원번호 | |
| 심사청구여부(일자) | Y(2012.11.08) |
| 심사청구항수 | 5 |
본 발명은 상태 기반의 테스트 시나리오 모델을 이용한 GUI 테스트 장치 및 방법에 관한 것이다. 본 발명에 따른 GUI 테스트 장치는, 각 노드 상태를 변경시키는 입력수단의 이벤트 및 상기 이벤트 수행에 따라 대응되는 노드에서 출력되는 예상 이미지를 저장하고, 상기 이벤트 및 예상 이미지를 이용하여 적어도 하나의 테스트 케이스가 포함되는 테스트 시나리오 모델을 생성하고, 테스트의 수행 순서를 정의하는 테스트 시나리오 편집유닛; 및 상기 테스트의 수행 순서에 따라 테스트 대상 단말에서 테스트가 수행되게 하면서, 이벤트 수행에 따라 노드마다 상기 테스트 대상 단말로부터 캡쳐된 화면 이미지와 기 저장된 예상 이미지를 비교하고 GUI에 대한 테스트 결과를 제공하는 테스트 수행/검증유닛을 포함하고 있다. 이와 같은 본 발명에 따르면, GUI 테스트에 대한 테스트 소요 시간을 감소할 수 있고, GUI에 대한 오류를 쉽게 찾을 수 있는 이점이 있다.
인명정보
출원인
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 경북대학교 산학협력단 (220040016844)- 사업자번호 | 대구광역시 북구... |
발명자
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 이우진 | 대구광역시 수성구... |
| 2 | 박환석 | 서울특별시 구로구... |
대리인
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 김종선 (920030002489) | 서울특별시 강남구 역삼로*길 ** (역삼동) **층(역삼동, 광성빌딩)(케이엘피특허법률사무소) |
| 2 | 이형석 (920030003344) | 서울특별시 강남구 역삼로*길 ** (역삼동) **층(역삼동, 광성빌딩)(케이엘피특허법률사무소) |
최종권리자
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 경북대학교 산학협력단 | 대구광역시 북구... |
등록 이후 발명자 정보
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 이우진 | 대구광역시 수성구... |
| 2 | 박환석 | 서울특별시 구로구... |
등록 이후 대리인 정보
| 번호 | 이름(번호) | 주소 |
|---|
| 1 | 김종선 (920030002489) | 서울특별시 강남구 역삼로*길 ** (역삼동) **층(역삼동, 광성빌딩)(케이엘피특허법률사무소) |
| 2 | 이형석 (920030003344) | 서울특별시 강남구 역삼로*길 ** (역삼동) **층(역삼동, 광성빌딩)(케이엘피특허법률사무소) |
지정국
인용/피인용
| 국가 | 공보번호 | 공보일자 | 발명의 명칭 | IPC |
|---|
| 대한민국 | 1020090065144 A | 2009.06.22 | 모바일 응용 소프트웨어의 그래픽 사용자 인터페이스테스트 시스템 및 방법 | H04M 1/24 |
| 일본 | 22102620 A | 2010.05.06 | ユーザ操作シナリオ生成装置, 方法およびプログラム | G06F 11/28 |
피인용
| 출원번호(일자) | 출원 연월일 | 발명의 명칭 | IPC |
|---|
| 1020180027387 | 2018.03.08 | 스마트 디바이스 애플리케이션을 위한 장면 기반 오류 검출 방법 및 그를 수행하는 오류 검출 장치 | G06F 11/36 |
청구항
| 번호 | 청구항 |
|---|
| 1 | 각 노드 상태를 변경시키는 입력수단의 이벤트 및 상기 이벤트 수행에 따라 대응되는 노드에서 출력되는 예상 이미지를 저장하고, 상기 이벤트 및 예상 이미지를 이용하여 적어도 하나의 테스트 케이스가 포함되는 테스트 시나리오 모델을 생성하고, 테스트의 수행 순서를 정의하는 테스트 시나리오 편집유닛; 및 상기 테스트의 수행 순서에 따라 테스트 대상 단말에서 테스트가 수행되게 하면서, 이벤트 수행에 따라 노드마다 상기 테스트 대상 단말로부터 캡쳐된 화면 이미지와 기 저장된 예상 이미지를 비교하고 그 비교 결과를 제공하는 테스트 수행/검증유닛을 포함하며, 상기 노드는, 테스트 수행순서 정보; 및 이전 노드의 이벤트 수행 결과에 따른 예상 이미지를 저장함을 특징으로 하는 상태 기반의 테스트 시나리오 모델을 이용한 GUI 테스트 장치. |
| 2 | 제 1 항에 있어서, 상기 테스트 시나리오 편집유닛은, 상기 테스트 시나리오 모델을 생성하는 테스트 시나리오 모델 생성부; 상기 이벤트를 기록하는 이벤트 기록부; 및 테스트 수행 순서를 변경하는 정보 수정부를 포함하여 구성됨을 특징으로 하는 상태 기반의 테스트 시나리오 모델을 이용한 GUI 테스트 장치. |
| 3 | 삭제 |

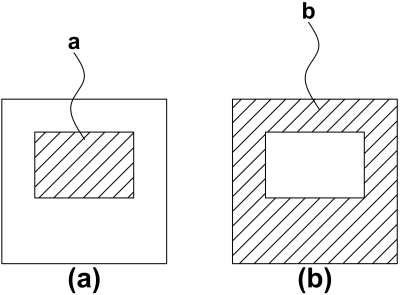

| 4 | 제 1 항에 있어서, 상기 예상 이미지는, 이미지의 전체 영역 또는 전체 영역 중 특정 부분만이 관심영역으로 지정되며, 상기 관심영역은 전체 영역 중 일정 부분이 포커싱되는 영역 또는 일정 부분 이외의 나머지 영역임을 특징으로 하는 상태 기반의 테스트 시나리오 모델을 이용한 GUI 테스트 장치. |
| 5 | 제 1 항에 있어서, 상기 테스트 수행/검증 유닛은, 하나의 테스트 케이스 내에서 테스트 수행순서대로 노드의 상태를 변경시키는 이벤트를 수행하는 테스트 수행부; 상기 이벤트가 수행된 노드의 화면 이미지를 캡쳐하는 화면 캡쳐부; 상기 화면 캡쳐부에 의하여 캡쳐된 화면 이미지와 미리 저장된 예상 이미지를 비교하는 이미지 비교부; 및 테스트 결과를 기록하는 로그 기록부를 포함하여 구성됨을 특징으로 하는 상태 기반의 테스트 시나리오 모델을 이용한 GUI 테스트 장치. |
| 6 | 테스트 장치가 이미지를 구성하는 각 노드 별로 입력수단의 이벤트와 상기 이벤트에 대응되어 표시되는 예상 이미지를 저장하는 단계; 상기 테스트 장치가 상기 이벤트와 예상 이미지를 기초로 하여 적어도 하나의 테스트 케이스를 이루는 테스트 시나리오 모델을 생성하는 단계; 상기 테스트 장치가 테스트 대상 단말에서 테스트가 수행되게 하면서 상기 노드별로 표시되는 화면 이미지를 캡쳐하여 전달받고, 노드마다 기 저장된 예상 이미지와 비교하는 단계; 및 상기 비교 결과에 따른 테스트 결과를 저장하는 단계를 포함하며, 상기 비교하는 단계에서, 상기 예상 이미지가 이미지의 전체 영역 중 일부가 관심영역으로 지정된 경우, 상기 관심영역과 대응되는 상기 화면 이미지의 일부만 상호 비교하는 것을 특징으로 하는 상태 기반의 테스트 시나리오 모델을 이용한 GUI 테스트 방법. |
| 7 | 삭제 |
패밀리정보
통합심사정보
| 순번 | 패밀리번호 | 출원일자 | 국가코드 | 국가명 | 종류 |
|---|
| 데이터가 존재하지 않습니다. | | | | | |
DOCDB 패밀리정보
| 순번 | 패밀리번호 | 출원일자 | 국가코드 | 국가명 | 종류 |
|---|
| 데이터가 존재하지 않습니다. | | | | | |
국가연구개발사업
| 순번 | 연구부처 | 주관기관 | 연구사업 | 연구과제 |
|---|
| 1 | 지식경제부 | 경북대학교 산학협력단 | 정보통신기술인력양성 | 스마트 자동차를 위한 AUTOSAR 기반 차량 내외부 통신 플랫폼 및 응용 기술 |
대표도면

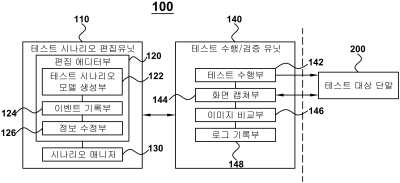

도면1
도면2

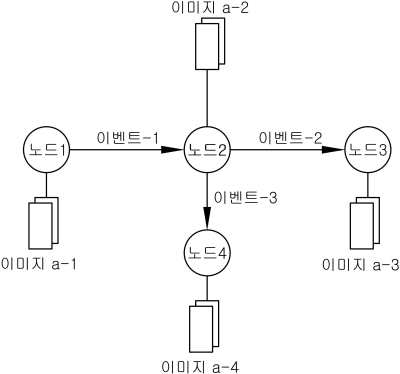

도면3
도면4
